FOD - separatory olej-woda
Każdy proces zawierający sprężanie, chłodzenie i uzdatnianie sprezonego powietrza powoduje powstawanie kondensatu, który może
zawierać więcej lub mniej oleju, w zależności od rodzaju sprężarki.
Na przyklad, jeśli system spreżający zawierający
osuszacz ziębniczy o wydajności 20 m3/min,
zasilający zakład przemysłowy o pracy 2-zmianowej,
przy 60% obciązenia, ciśnieniu 10 bar przez 220 dni
w roku, pracujący w pomieszczeniu o temperaturze
25 °C i 70% wilgotności względnej, wyprodukuje
kondensat w ilości 39000 litów/rok.
Gromadzenie i pozbywanie się kondensatu jest zarówno kłopotliwe
jak i bardzo kosztowne ze względu na:
- koniecznośc przechowywania,
- transport do wyspecjalizowanych jednostek utylizacji zużytych materialów,
- prowadzenie odpowiedniej dokumentacji tam gdzie jest to
wymagane.
Na podstawie powyzszego przykladu, w przeciągu roku nalezy:
- uporać się z przechowywaniem 39000 litrów kondensatu przemysłowego;
- organizować transport do wyspecjalizowanych jednostek utylizacji;
- pokryć koszty utylizacji, które przyjmując średnio cenę 0,10 euro/litr, wynoszą 3900 euro.
Odseparowanie oleju od kondensatu na samym początku jest
niewątpliwie mniej uciązliwe zarówno w kwestii obchodzenia się jak i finansowo.
MARK zawsze priorytetowo traktował ochrone środowiska i posiada
certyfikat UNI EN ISO 14001 od 2001 roku.

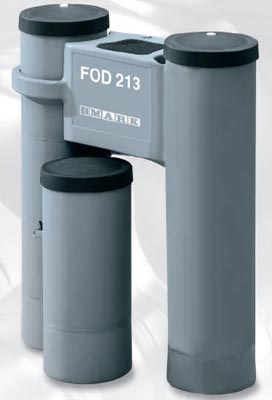

Separatory olej - woda FOD
- proste rozwiązanie niebagatelnego problemu;
- pomoc ułatwiającą ochrone środowiska.
Separator olej/woda FOD jest łatwy w montazu, prosty w obsłudze
oraz nie wymaga zasilania elektrycznego.
Olej odseparowany jest poprzez wielostopniowy proces filtracji. Olej
jest pochłaniany dzieki specjalnym substancjom adsorpcyjnym
obojętnym względem wody, które po nasyceniu usuwa się tak samo
jak wymienne wkłady filtra oleju.
Pod koniec procesu, kondensat moze byc odprowadzony do
systemu kanalizacyjnego zgodnie z obowiązującymi przepisami.
Typ |
z osuszaczem |
bez osuszacza |
złącze |
wymiary (cm) |
waga (kg) |
m3/min |
m3/h |
cfm |
m3/min |
m3/h |
cfm |
wejście |
wyjście |
dł. |
szer. |
wys. |
pusty |
pełny |
|
ZIMNY klimat: Temperatura zewnętrzna 15 C; wilgotność względna 60%: pozostałość oleju 10 mg/litr |
FOD 21 |
2,60 |
156,00 |
92 |
4,2 |
252 |
149 |
1 x 1 '' |
1 x 1 '' |
470 |
165 |
600 |
4 |
16 |
FOD 57 |
7,20 |
432,00 |
256 |
11,2 |
672 |
398 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
13 |
51 |
FOD 87 |
10,80 |
648,00 |
383 |
16,6 |
996 |
589 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
15 |
53 |
FOD 213 |
26,60 |
1596,00 |
944 |
41,4 |
2484 |
170 |
2 x 3 '' |
1 x 3 '' |
750 |
546 |
900 |
25 |
80 |
FOD 360 |
46,00 |
2760,00 |
1633 |
72 |
4320 |
2556 |
2 x 3 |
1 x 3 '' |
750 |
546 |
1030 |
26 |
103 |
FOD 495 |
62,00 |
3720,00 |
2201 |
96,5 |
5790 |
3426 |
2 x 3 |
1 x 3 '' |
945 |
650 |
1100 |
28 |
151 |
FOD 720 |
88,80 |
5328,00 |
3152 |
138,1 |
8286 |
4902 |
2 x 3 |
1 x 3 '' |
945 |
695 |
1100 |
30 |
164 |
FOD 1440 |
177,70 |
10662,00 |
6308 |
276 |
16560 |
9798 |
2 x 1'' |
1 x1 '' |
945 |
1185 |
1100 |
60 |
324 |
|
UMIARKOWANY klimat: Temperatura zewnętrzna 25 C; wilgotność względna 60%: pozostałość oleju 10 mg/litr |
FOD 21 |
1,40 |
84,00 |
50 |
1,8 |
108 |
64 |
1 x 1 '' |
1 x 1 '' |
470 |
165 |
600 |
4 |
16 |
FOD 57 |
3,80 |
228,00 |
135 |
4,72 |
283 |
168 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
13 |
51 |
FOD 87 |
5,80 |
348,00 |
206 |
7 |
420 |
248 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
15 |
53 |
FOD 213 |
14,20 |
852,00 |
504 |
17,4 |
1044 |
618 |
2 x 3 '' |
1 x 3 '' |
750 |
546 |
900 |
25 |
80 |
FOD 360 |
24,20 |
1452,00 |
859 |
30 |
1824 |
1079 |
2 x 3 |
1 x 3 '' |
750 |
546 |
1030 |
26 |
103 |
FOD 495 |
33,00 |
1980,00 |
1171 |
40,8 |
2448 |
1448 |
2 x 3 |
1 x 3 '' |
945 |
650 |
1100 |
28 |
151 |
FOD 720 |
47,25 |
2835,00 |
1667 |
58,25 |
3495 |
2068 |
2 x 3 |
1 x 3 '' |
945 |
695 |
1100 |
30 |
164 |
FOD 1440 |
94,45 |
5667,00 |
3353 |
116,5 |
6990 |
4136 |
2 x 1'' |
1 x1 '' |
945 |
1185 |
1100 |
60 |
324 |
|
GORĄCY klimat: Temperatura zewnętrzna 35 C; wilgotność względna 70%: pozostałość oleju 10 mg/litr |
FOD 21 |
0,68 |
41,00 |
24 |
0,8 |
48 |
28 |
1 x 1 '' |
1 x 1 '' |
470 |
165 |
600 |
4 |
16 |
FOD 57 |
1,80 |
108,00 |
64 |
2 |
120 |
71 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
13 |
51 |
FOD 87 |
2,80 |
168,00 |
99 |
3 |
180 |
106 |
2 x 1 '' |
1 x 1 '' |
680 |
255 |
750 |
15 |
53 |
FOD 213 |
6,80 |
408,00 |
241 |
7,6 |
456 |
270 |
2 x 3 '' |
1 x 3 '' |
750 |
546 |
900 |
25 |
80 |
FOD 360 |
11,60 |
696,00 |
412 |
13,2 |
792 |
469 |
2 x 3 |
1 x 3 '' |
750 |
546 |
1030 |
26 |
103 |
FOD 495 |
16,00 |
960,00 |
568 |
17,6 |
1056 |
625 |
2 x 3 |
1 x 3 '' |
945 |
650 |
1100 |
28 |
151 |
FOD 720 |
22,80 |
1368,00 |
809 |
25,2 |
1512 |
895 |
2 x 3 |
1 x 3 '' |
945 |
695 |
1100 |
30 |
164 |
FOD 1440 |
45,80 |
2748,00 |
1626 |
50,4 |
3024 |
1789 |
2 x 1'' |
1 x1 '' |
945 |
1185 |
1100 |
60 |
324 |
